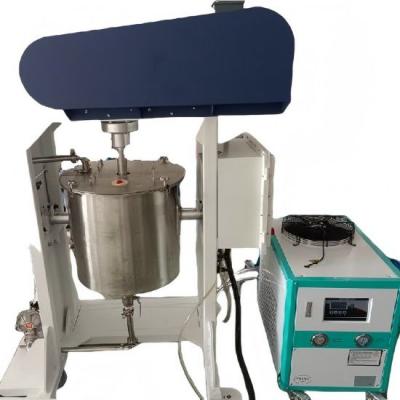

Planeten-Dispergier-Vakuum-Rühr- und Mischmaschine vom vertikalen Typ mit freitragendem Tank

A. Ausstattungsmerkmale:

Anwendungsbereich

l Alle Arten von gängigen Batteriepulvern und -flüssigkeiten werden gemischt und dispergiert, um schließlich eine gleichmäßig gemischte Batterieaufschlämmung zu erhalten. Ideal für hochviskose Prozesse.

l Geeignet für einen Betriebsviskositätsbereich von ⤠1,2 Millionen cP.

B. Hauptparameter der Ausrüstung:

Untere Tankeinheit Einheit

Gesamtdesignvolumen: 3,8L

l Verfügbares Volumen: 1,2–2L

l Behälterinnendurchmesser: 180mm

l Innentiefe: 150mm

l Behältermaterial: pKunst in Kontakt mit Material 304

l Form des Temperaturkontrollmantels: Tank Wand-Einzelmantel zum Kühlen oder Heizen; Tank einzelner Mantel mit Boden zum Kühlen oder Heizen

l Temperaturkontrollmantelschnittstelle: G3/8", ausgestattet mit schnell öffnendem losen Anschluss, Manteldruck â¤0,4 MPa

l Ummantelungszirkulationssystem mit Temperaturregelung: ckundeneigenes, es wird empfohlen, dass die Manteleinlasstemperatur â¤8â und der Kühlwasserdurchfluss 1,5 l/min< beträgt 103

l Auslassform: a G1/2" dreiteiliger Auslasskugelhahn am Boden des Tanks

l Ausgelegte Umgebungstemperatur: -10 ~ +120 °C

l Bewegungsmodus: caster mobile

Mischeinheit

l Betriebsfrequenz: 5-50 Hz

l Mischleistung: 0,75 kW

l Laufradgeschwindigkeit: 12-120U/min

l Geschwindigkeit der Planetenbox: 10-100 U/min

l Laufraddurchmesser: 90mm

l Laufradtyp: vSpiraldralltyp mit variablem Querschnitt, 90° Helix

l Laufradmaterial: 304

l Lineargeschwindigkeit des Laufrads: 0,05-0,5m/s

l Anzahl der Laufräder: 2

l Abstand von Laufrad zu Laufrad: 6±1mm

l Abstand zwischen Laufrad und Tank Wand: 3+1mm

l Abstand zwischen Laufrad und Tank Boden: 2-3mm

Verteilte Einheit

l Betriebsfrequenz: 5-65Hz

l Verteilte Leistung: 1,1kw

l Dispersionsgeschwindigkeit: 558-7250U/min

l Durchmesser der Dispergierscheibe: 60mm

l Dispersionsscheibenstil: zigzag

l Dispergierscheibenmaterial: 304

l Lineare Dispersionsgeschwindigkeit: 1,8-22,8m/s

l Anzahl der Streuscheiben: 1

l Anzahl der Dispersionsachsen: 1

Abstreifeinheit

l Material der Schaberhalterung: 304

l Schaberblattmaterial: pOlytetrafluorethylen

l Schabgeschwindigkeit: cim Einklang mit der Geschwindigkeit des Planetengetriebes

l Abnehmbar oder nicht: dabnehmbares Design (Wandkratzer müssen bei Hochviskositätsprozessen entfernt werden)

Basis- und Hebeteile

l Komponentenmaterial: cKarbonstahl für hochsteife Struktur

l Hebemodus: elektrisches Heben

l Hebeführung: hochpräzise Linearführung

l Hubhub: â¤235mm

Obere Tankeinheit

l Material des oberen Tanks: 304

l Pulver- und Flüssigkeitszufuhröffnung: DN50 Schnelllade-Spiegel-Einfülltrichter

l Spotlichtanschluss:DN50-Schauspiegel aus gehärtetem Glas

l Vakuumabsaugung + Entlüftung Anschluss: ein G1/2-Zoll-Innendraht

l Auslassanschluss: Wird mit dem Vakuumanschluss verwendet

l Digitalanzeige-Vakuummeteranschluss: eine M14Ã1,5 Innenfilament-metrische Zahnschnittstelle

Steuerungssystem

l Schaltschrank: dient zur Unterbringung elektrischer Niederspannungsteile wie Frequenzumrichter

l Bedienfeld: wirdzum Platzieren von Tasten, Knöpfen, Touchscreens usw. verwendet

l Stromversorgung: AC 3Ã380V±5 %, 50Hz

l Steuerungsmodus: elektrische Steuerung

l Leistungssteuerungs- und Geschwindigkeitsregelungsmodus: Wechselrichterstart und -steuerung

l Kühlmethode: Luftkühlung

l Betriebsmodus: Touchscreen-Bedienung

l Digitale Temperaturanzeigetabelle: Materialtemperatur

l Not-Aus-Taste: eine

l Alarmsystem: Übertemperaturalarm, Übertemperaturalarm stoppen, Alarm schließen

l Geschwindigkeitsanzeige: Der Touchscreen zeigt die Geschwindigkeit an

l Stromanzeige: onein

Sicherheitsverriegelungssystem

l Not-Aus: Drücken Sie den Not-Aus-Schalter, das Gerät stoppt sofort und es kann kein Vorgang ausgeführt werden

l Beginnen Sie mit dem Mischen bei niedriger Geschwindigkeit: Drehen Sie, während Sie den Tank anheben

l Hochgeschwindigkeitsverteilung: Der Tank kann nur gedreht werden, wenn er in Position angehoben ist

l Sicherheitssperre im Betrieb: Wenndie Maschine läuft und mischt, kann der Mischbehälter nicht abgesenkt und der Mischbehälter nicht geöffnet werden.

l Rückfluss der Vakuumleitung verhindern: tDas spezielle Design des Vakuumpuffertanks kann den Rückfluss des Vakuumpumpenöls in den Mischtank wirksam verhindern

l Betriebsfehler-Stopp: Wechselrichter kommt mit Überlastung, Überstrom, Überspannung, Leckage, fehlendem gleichen Schutz

l Mischen Tanklift: tDer Mischen Tank kann erst angehoben werden, wenn er an Ort und Stelle ist.

l Im Mischbehälter wird kein Vakuum abgebaut (es wird kein Normaldruck wiederhergestellt).

l Der Mischtank kann erst nach Hochgeschwindigkeitsdispergierung gestartet werden.

l Nachdem der Mischtank an seinen Platz gehoben wurde, ist er mit einem Verriegelungsschutzsystem ausgestattet, um zu verhindern, dass der Mischtank unnormal herunterfällt, nachdem er während der Arbeit auf ein hohes Niveau gestiegen ist.

l Für die Trockenmischphase muss sich das Mischpaddel drehen, während der Tank angehoben wird.

Andere Anweisungen

l Temperaturfühler: Pt100

l Temperaturmessmethode: Tank Wandtemperaturmesskopf zur Erfassung der Materialtemperatur

l Getriebeteile Lager: Hochgeschwindigkeitsteile für importierte Lager, Niedriggeschwindigkeitsteile für inländische Lager

l Öldichtung: heimische Marke, statische Dichtung mit O-Ring, dynamische Dichtung mit Gleitringdichtung

l Schmierfett: heimische Marke

l Schmieröl für mechanische Dichtungen: importierte Marke

l Ventil: heimische Marke

l Anforderung an die Vakuumkonstruktion: cDer Kunde muss eine Vakuumsystem-Pumpkapazität von 2 l/s (2XZ-2) bereitstellen

l Vakuumerhaltung: -0,098 MPa, der Druck ist 24 Stunden lang höher als -0,085 MPa und tritt nicht in den Zylinder aus

l Gesamtleistung: 3kw

l Gewicht: ca. 435kg

l Gerätegröße: L 1260mm x B 550mm x H 1690mm

l Aussehende Farbe: Beigeweiß

l Bodenlast: 900 kg/ã¡

C. Liste der zufälligen Verschleißteile:

D. Unterstützende Bedingungen:

1 Standard-Exportpaket: Interner Antikollisionsschutz, externe Export-Holzkistenverpackung.

2 Versand per Express, auf dem Luftweg, auf dem Seeweg entsprechend den Anforderungen der Kunden, um den am besten geeigneten Weg zu finden.

3 Wir sind für den Schaden während des Versandvorgangs verantwortlich und tauschen den beschädigten Teil kostenlos für Sie aus.
