Labor-Rührkugelmühle aus Edelstahl 304 mit großer Kapazität und pneumatischer Trennpumpe

Verkaufsleiter:Gia

Wechat: Dingqiuna

Artikel-Nr.:
TMAX-MBM-150L
Zahlung:
L/C, T/T, Western Union, Credit Cards, Paypal
Verschiffungshafen:
Xiamen Port
Vorlaufzeit:
20 Days
:
CE, IOS, ROHS, SGS, UL Certificate

Produktdetails

Lab 304 Edelstahl-Rührkugelmühle mit großer Kapazität und pneumatischer Trennpumpe

Das Prinzip der Rührwerked Kugelmühle wird durch die Spindel angetrieben, um den Rührer mit hoher Geschwindigkeit zu drehen, so dass das Mahlmedium im Rührbehälter Behälter unregelmäßige, also ungeordnete Bewegungen ausführt Bewegung erzeugt Kollision, Extrusion, Reibung und Scherung des Mahlmediums, so dass das Material zerkleinert und fein gemahlen wird. Die gesamte Maschine besteht hauptsächlich aus Rührbehälter , Rührgerät, Rahmen und Elektrik Kontroll- und andere Verlegegeräte (z. B.: m).Materialpumpenzirkulationsgerät, wassergekühltes Mantelgerät, Heiztemperaturkontrollgerät usw.) Zusammensetzung, besonders geeignet für kleine Tests, Pilottests, große Materialmengen Nassmahlen, Mahleffizienz ist hoch, Mahlpartikelgröße ist klein, Trockenmahlen ist für bestimmte Eigenschaften des Materials geeignet, wie z. B. eine gewisse Fließfähigkeit des Materials, nicht leicht zu plattieren, klebrige Bodenwand, kann eine gute Vielfalt an Prozessparameteranforderungen erfüllen.

A. Gerührte Verwendung einer Kugelmühle

Einfache Ausrüstung, geringer Platzbedarf, geringer Energieverbrauch, niedriger Preis und andere Vorteile, ist die erste Wahl für Schulen und wissenschaftliche Forschungseinheiten zur Durchführung von Kleinserien-Experimenten. Ausrüstung, weit verbreitet in Zirkoniumsilikat, Zirkoniumdioxid, elektronischen Materialien und magnetischen Materialien , Beschichtungen und andere Bereiche der Herstellung ultrafeiner Pulver.

B. Technische Parameter

Modellnummer

MBM-150L

Volumen des Kugelmühlentanks (ML)

150L*1

Kugelmühlentankstruktur

1. Struktur des Kugelmühlentanks: Der Zylinder ist eine gerade Zylinderstruktur aus Edelstahl 304 und der Zylinder ist mit Aluminiumoxidsteinen mit Kartenschlitz (Dicke 20 mm) ausgekleidet.

2. Die Bodenplatte des Zylinders ist mit einer Mahlöffnung geöffnet (sowohl Auslassöffnung als auch Pumpenzirkulationsmaterialöffnung), und die Mahlöffnung ist mit einem PTFE-Sieb mit einem Abstand von ausgestattet 2mm.

3. Die Abdeckung ist in zwei Teile geteilt und besteht aus Edelstahl 304. Die Unterseite der Abdeckung ist mit Polyurethan-beschichtetem Edelstahl ausgekleidet und mit einer Zufuhröffnung und einem beweglichen Gummistopfen ausgestattet.

Rührer

Rührstab aus Edelstahl 304, Cross-Ast-Outsourcing-Zirkonia, Spindel-Outsourcing-PTFE-Material.

Rührgeschwindigkeit

40-145 U/min

Feedgröße

â¤10mm

Entladungsgröße

Mindestens bis weniger als 1 µm (je nach Material und Partikelgröße des Prozessaustrags)

Ladungsmenge

Etwa 50L

Geschwindigkeitsregelungsmodus

Geschwindigkeitsregelung mit variabler Frequenz

Übertragungsmodus

Riemenantrieb

Entlademethode

Ein 2 mm dickes PTFE-Sieb wird am Boden des Tanks eingesetzt, bündig mit der Polyurethan-Oberfläche innerhalb der Laufauskleidung. Der Boden des Siebs ist mit einem sich erweiternden festen Sitz aus Edelstahl 304 ausgestattet Die Innenfläche des festen Sitzes kann mit einer Polyurethan-Isolierung besprüht werden, um den Kontakt von Material und Metall über einen längeren Zeitraum zu verhindern. Der feste Sitz ist mit einem 1,5-Zoll-PP-Kugelhahn ausgestattet. und das Membranpumpenrohr ist mit der Umwälzkugelmühle verbunden und die Umwälzpumpe wird direkt abgepumpt.

Pneumatische Trennpumpe

Modell QBY3-25FF (Perfluor + Teflon-Membran), Durchflussrate beträgt 57 l/min, Förderhöhe beträgt 70 m, Zirkulationsrohr und Ventil bestehen aus PPH-Material;

Betriebsspannung

Dreiphasig 380 V, 50 Hz

Host-Motorleistung und Frequenzumwandlungsleistung

7,5 kW (Motormarke ist Dedong, Wechselrichtermarke ist Delixi)

C. Produktmerkmale

a. Das Gerät ist einfach aufgebaut, geräuscharm, bequem zu handhaben und nimmt nicht den Platz in der Arbeitsumgebung ein.

b. Im Vergleich zu anderen Kugelmühlenprinzipien aufgrund der unterschiedlichen Laufbahnkurven der Mühle im Mischbehälter höhere Rührgeschwindigkeit, geringer Stromverbrauch und höchste Mahleffizienz.

c. Die Kurvenverteilung der Materialfeinheit kann durch die Optimierung verschiedener Kugelverhältnisse, Geschwindigkeiten, Mahlzeiten und anderer damit zusammenhängender Prozesse gesteuert werden, und die Bedienung ist sehr flexibel und praktisch.

d. Je nach den Anforderungen der Materialeigenschaften kann eine kundenspezifische Heiztemperaturregelvorrichtung zur Steuerung des Heizbereichs des Materials, eine Wasserkühlmantelvorrichtung zur Steuerung der Temperatur des Materials und eine Materialpumpumlaufvorrichtung zur Steuerung des feineren Materials ausgewählt werden Grad der Kugelmühle.

e. Durch elektrische Steuerung zur Erzielung einer Gesamtzeitsteuerung, Intervall-Stillstandszeit oder eines kontinuierlichen Geschwindigkeitsregelzyklus, um verschiedene Prozessanforderungen an Materialien zu erfüllen.

f. Die Ausrüstung kann maßgeschneiderte Materialien im Kugelmahlprozess im Mischtank Pumpen mit Inertgasschutz steuern, um zu verhindern, dass das Material oxidiert, und sogar brennbare und explosive Materialien können wir auch explosions- anpassen. beweissichere Ausrüstung für Sie.

g. Entsprechend den Anforderungen an die Materialeigenschaften wird die Innenwand des Mischbehälters mit nichtmetallischen Materialien (Korundkeramik, Zirkonoxid, Nylon, PTFE, Polyurethan usw.) ausgekleidet und der Mischstab ausgestattet mit verschiedenen Materialien, um die Wahrscheinlichkeit einer Materialverunreinigung zu verringern und die Reinheit des Materials zu verbessern.

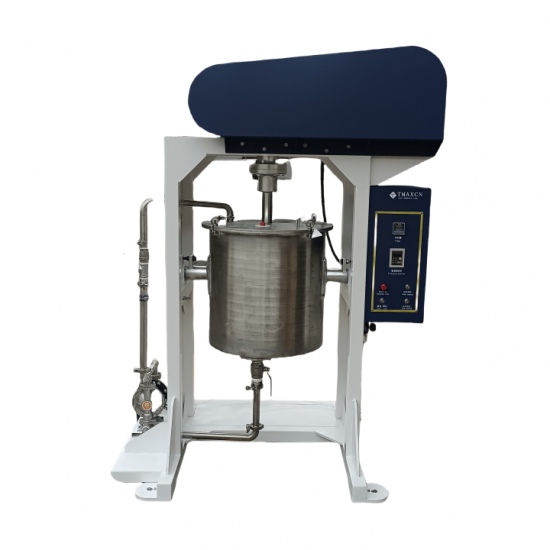

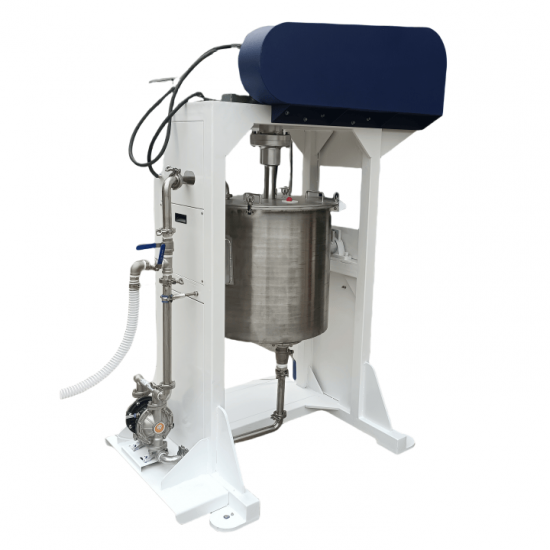

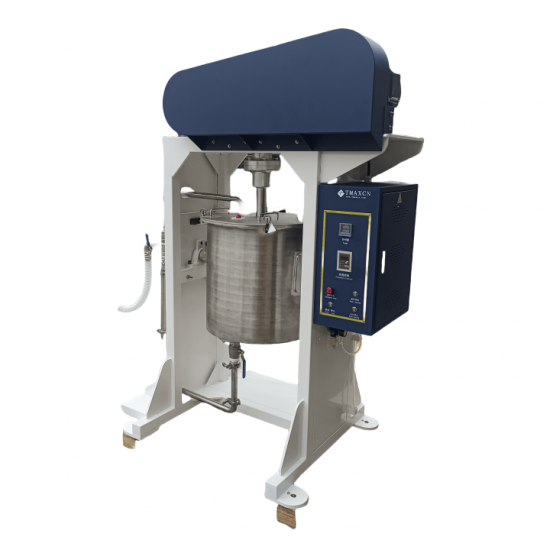

D. Referenzbilder zu Rührkugelmühlenprodukten
